DCU08017系列有刷空心杯电机

产品特性：

空心杯电动机（又称无铁芯电机、无齿槽电机）在结构上突破了传统电机的转子结构形式，采用的是无铁芯转子。这种新颖的转子结构彻底消除了由于铁芯形成涡流而造成的电能损耗。同时其重量和转动惯量大幅降低，从而减少了转子自身的机械能损耗。由于转子的结构变化而使电动机的运转特性得到了改善，不但具有突出的节能特点，更为重要的是具备了铁芯电动机所无法达到的控制和拖动特性。空心杯电动机属于直流永磁的伺服、控制电动机，也可以将其归类为微特电机。空心杯电动机具有灵敏方便的控制特性和稳定的运行特性，技术优势明显。作为高效率的能量转换装置，在很多领域代表了电动机的发展方向。

产品结构：

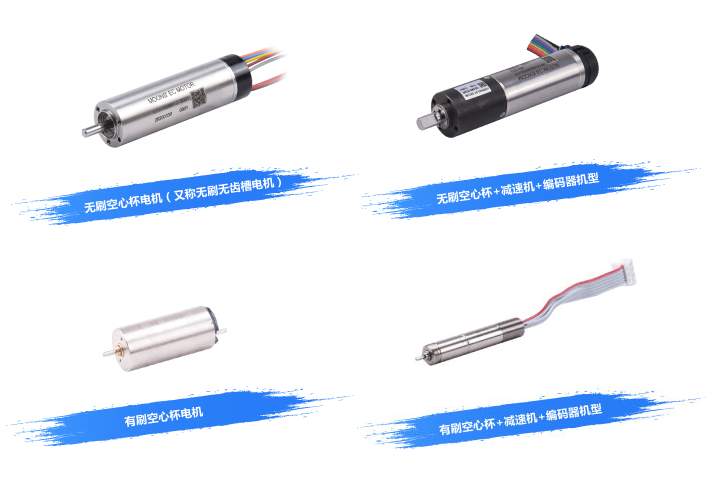

空心杯电机分为有刷和无刷两种，有刷电机转子无铁芯，无刷电机（又称无刷无齿槽电机）定子无铁芯。从下图可以看出两种电机的区别在于有刷空心杯电机利用碳刷（或者金属电刷）和换向器的配合来完成换向，无刷空心杯电机没有这种物理结构，线圈导线直接连接到控制器，通过处理连接板上的霍尔反馈的位置信号完成换向；有刷空心杯电机是线圈，换向器和连接板在外壳和永磁体中间旋转，他们共同组成转子。无刷空心杯的线圈是固定的，永磁铁作为转子在中间旋转。鸣志目前开发出了φ13mm、φ16mm、φ22mm机座尺寸的无刷空心杯电机，电机的空载转速可以达到15000rpm~50000rpm；在有刷空心杯产品领域，鸣志开发了φ8mm、φ10mm、φ13mm、φ16mm、φ17mm、φ24mm等众多机座尺寸，电机的空载转速在10000rpm~16000rpm，空心杯电机在搭配不同速比的减速机和不同分辨率的编码器后，也可以作为力矩电机以及位置反馈的装置使用。
